Obróbki blacharskie do płyt warstwowych: rodzaje, zastosowanie i dobór

Obróbki blacharskie do płyt warstwowych decydują o tym, czy hala z paneli pozostanie szczelna i ciepła przez lata, czy po pierwszej zimie zacznie przeciekać na stykach. Każda krawędź płyty, w której widać rdzeń izolacyjny, wymaga opierzenia, które chroni ją przed wodą i wiatrem, a przy okazji wykańcza elewację.

Czym są obróbki do płyt warstwowych?

Obróbki blacharskie (potocznie opierzenie) to zestaw elementów z blachy giętych w kształt dopasowany do miejsca montażu, które zamykają krawędzie, narożniki i styki płyt warstwowych.

Płyta warstwowa składa się z dwóch stalowych okładzin i rdzenia izolacyjnego, np. z pianki PIR albo wełny mineralnej. Okładziny chronią rdzeń tylko na powierzchni płyty, a na każdym docięciu izolacja zostaje odsłonięta. Tę lukę zamyka właśnie obróbka.

Zastosowanie obróbek blacharskich na hali sprowadza się do trzech funkcji:

• szczelność: obróbka kieruje wodę opadową poza styki płyt i zapobiega jej przedostawaniu się pod pokrycie dachowe oraz do wnętrza ściany,
• ochrona rdzenia i konstrukcji: zamknięta krawędź chroni izolację przed wilgocią, a stalową konstrukcję budynku przed wodą, która inaczej spływałaby po słupach i płatwiach,
• estetyka: blacha maskuje nierówne cięcia i łączniki, a kolor dobrany do okładziny sprawia, że elewacja wygląda estetycznie i spójnie.

Wilgoć w rdzeniu obniża izolacyjność ściany, a przy krawędzi sprzyja korozji okładziny od strony, której nie widać. Obróbki montuje się zarówno na zewnątrz, jak i wewnątrz budynku. Od środka wykańczają m.in. kalenicę, ościeża i narożniki wewnętrzne, więc w hali magazynowej czy produkcyjnej nie zostaje odsłonięta izolacja, w której zbiera się kurz.

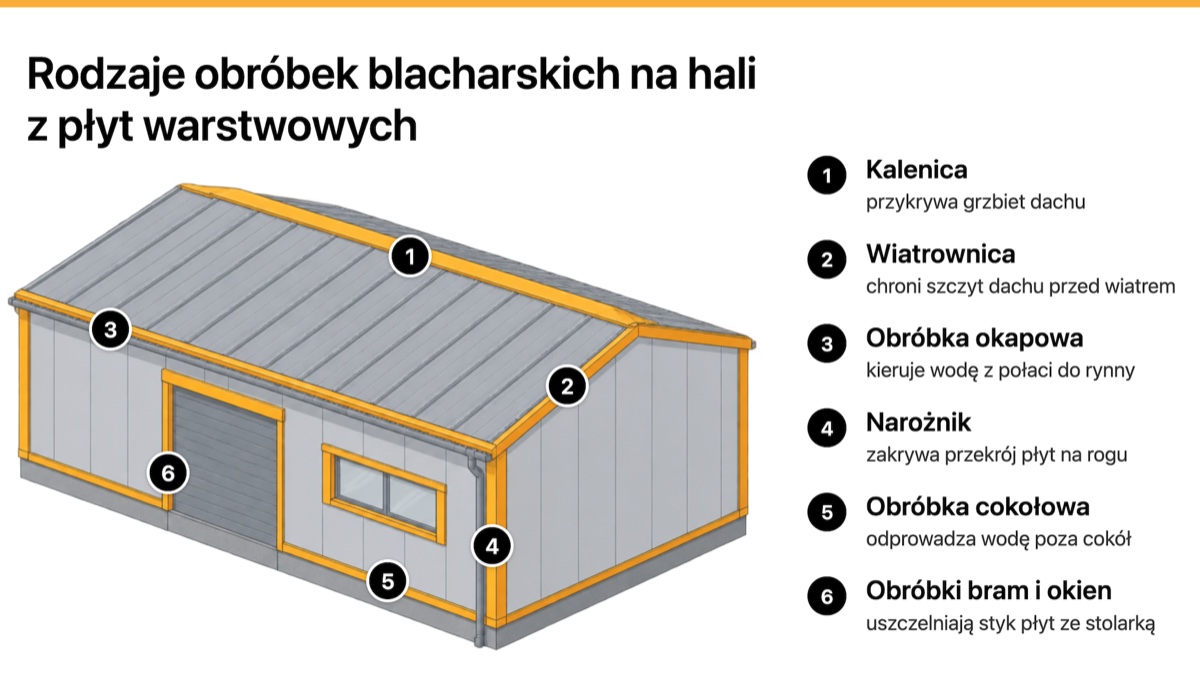

Poniższa mapa pokazuje, gdzie na hali pracują poszczególne obróbki:

Obróbki dachowe: kalenica, szczyt i okap

Dach z paneli warstwowych ma trzy krytyczne krawędzie: kalenicę, szczyty i okap. W każdym z tych miejsc dachowe obróbki blacharskie pełnią inną rolę, ale cel jest wspólny: woda ma spłynąć po połaci dachowej do rynny, nie trafiając pod pokrycie ani w rdzeń płyty.

Kalenica górna i dolna

Na kalenicy płyty z obu połaci schodzą się pod kątem i między ich czołami zostaje szczelina. Kalenica górna przykrywa ją od zewnątrz, zachodząc na okładziny obu połaci. Kalenica dolna (wewnętrzna) zamyka ten sam styk od strony hali.

Przestrzeń między nimi wypełnia się izolacją. Bez niej kalenica staje się mostkiem termicznym, na którym zimą skrapla się para wodna.

Kalenica grzebieniowa z uszczelką profilowaną

Zewnętrzna okładzina dachowej płyty warstwowej ma kształt trapezu, więc pod płaską kalenicą zostają otwarte kanały między przetłoczeniami. Bez ich zamknięcia wiatr wdmuchuje tamtędy deszcz i śnieg, a do środka dostają się ptaki i owady.

Kanały zamyka jedno z dwóch rozwiązań:

• uszczelka grzebieniowa, czyli piankowa wkładka profilowana pod kształt trapezu,
• obróbka grzebieniowa z blachy, z zębami wyciętymi pod przetłoczenia.

To niewielki element. Bez niego nawet starannie zamontowana kalenica przepuszcza wodę przy silnym wietrze.

Wiatrownica na szczycie dachu

Wiatrownica to obróbka szczytu dachu, która przykrywa boczną krawędź skrajnej płyty dachowej i górną krawędź płyty ściennej. Spośród wszystkich obróbek dachowych to wiatrownice pracują w najtrudniejszych warunkach, bo na szczytach dachu wiatr działa najmocniej.

Chronią krawędź przed podrywaniem i wtłaczaniem deszczu pod pokrycie. Przy okazji zasłaniają przekrój płyty z rdzeniem.

Obróbka okapowa i okapnik

Obróbka okapowa zamyka dolną krawędź połaci. Jej okapnik, czyli krawędź wygięta w dół, odprowadza wodę do systemu rynnowego tak, żeby nie podciekała pod płytę i nie spływała po elewacji.

Kanały trapezu zamyka się także na okapie, tą samą uszczelką profilowaną co na kalenicy. Obróbkę okapową planuj razem z rynną, bo od wysięgu okapnika zależy, czy przy ulewie woda trafi do koryta.

Obróbki ścian i narożników

Na ścianach z płyt warstwowych obróbki zamykają wszystkie pionowe krawędzie oraz dolny styk z fundamentem. Ich zadaniem jest ochrona ścian budynków przed wilgocią i zamaskowanie cięć, które przy płytach montowanych pionowo lub poziomo zawsze wychodzą na narożnikach.

Narożniki zewnętrzne i wewnętrzne

Narożnik zewnętrzny zakłada się na wypukły róg budynku, gdzie dwie ściany spotykają się pod kątem i odsłaniają przekroje płyt. Narożnik wewnętrzny wykańcza róg wklęsły, np. przy załamaniu elewacji lub od środka hali.

Oba rodzaje narożników maskują pionowe krawędzie i chronią rdzeń przed wilgocią. Ich kąt gięcia powinien odpowiadać rzeczywistemu kątowi między ścianami, inaczej blacha odstaje i tworzy szczelinę.

Obróbka cokołowa (podwalinowa)

Obróbka cokołowa montowana jest u dołu ściany, na styku płyty z fundamentem lub posadzką. Jej wywinięcie odprowadza wodę spływającą po elewacji na zewnątrz, poza cokół, dzięki czemu nie wnika ona w dolną krawędź płyty.

Bez tej obróbki dolna krawędź płyty, narażona na rozbryzgi deszczu i śnieg zalegający przy ścianie, chłonie wilgoć przez cały sezon.

Obróbki przyścienne i listwy maskujące

Obróbki przyścienne stosuje się tam, gdzie płyta styka się z inną ścianą: murowaną częścią budynku, sąsiednią halą albo wyższą ścianą, do której dochodzi niższy dach. Przy styku dachu ze ścianą chronią przed spływaniem wody w szczelinę.

Listwa maskująca zakrywa z kolei styki i przejścia na elewacji, np. połączenie dwóch płyt na długości ściany albo zmianę kierunku układania paneli. Obie obróbki porządkują elewacje.

Obróbki wokół okien, drzwi i bram

Każdy otwór wycięty w ścianie z płyt warstwowych odsłania rdzeń na czterech krawędziach, dlatego obróbki ramują okna, drzwi i bramy z każdej strony. Łączą płyty ze stolarką i zamykają szczelinę montażową, przez którą woda i wiatr najłatwiej dostają się do środka.

Komplet obróbek otworu tworzą trzy elementy:

W Blachform wykonujemy na wymiar parapety zewnętrzne ze stali powlekanej i aluminium. Dzięki temu dopasujesz je do grubości ściany z płyt i do koloru pozostałych obróbek.

Przy wysokich bramach przemysłowych ościeże w jednym odcinku (obróbki gniemy do 6 m) ogranicza liczbę połączeń, przez które mogłaby wnikać woda.

Obróbki specjalne: attyka i dylatacja

Na halach z płaskim lub niskospadowym dachem pojawiają się dwa detale, których nie ma na typowym domu: attyka i dylatacja. Obróbki attykowe i dylatacyjne zabezpieczają miejsca, w których woda ma najwięcej okazji, żeby wniknąć w połączenia płyt.

Obróbka attyki

Attyka to przedłużenie ściany ponad połać dachową, często także z płyt warstwowych. Obróbka attykowa przykrywa jej koronę i jest pochylona w stronę dachu, więc zawraca wodę z opadów na połać, zamiast spuszczać ją po elewacji.

Od wewnętrznej strony attyki obróbka musi szczelnie zachodzić na wywinięcie pokrycia dachu. Wymiary i sposób mocowania czapy attykowej opisaliśmy w poradniku o tym, jakie obróbki blacharskie są potrzebne przy płaskim dachu.

Obróbki dylatacyjne

Obróbki dylatacyjne stosuje się tam, gdzie konstrukcja hali jest celowo przerwana szczeliną, a także na długich odcinkach, na których stal wydłuża się i kurczy wraz z temperaturą. Taka obróbka ma przegięcie, które pozwala płytom swobodnie pracować bez rozrywania połączeń i wyrywania łączników. Sztywne zamknięcie dylatacji płaską blachą kończy się z czasem pęknięciami uszczelnień i nieszczelnością.

Uszczelki i łączenie obróbek – dlaczego sama blacha nie wystarczy?

Sama blacha nie zapewnia szczelności, ponieważ obróbka przylega do płyty tylko w punktach i liniach, a między nimi zostają szczeliny. Pełne zabezpieczenie przed wodą daje dopiero połączenie trzech elementów: prawidłowego zakładu, uszczelki i łączników.

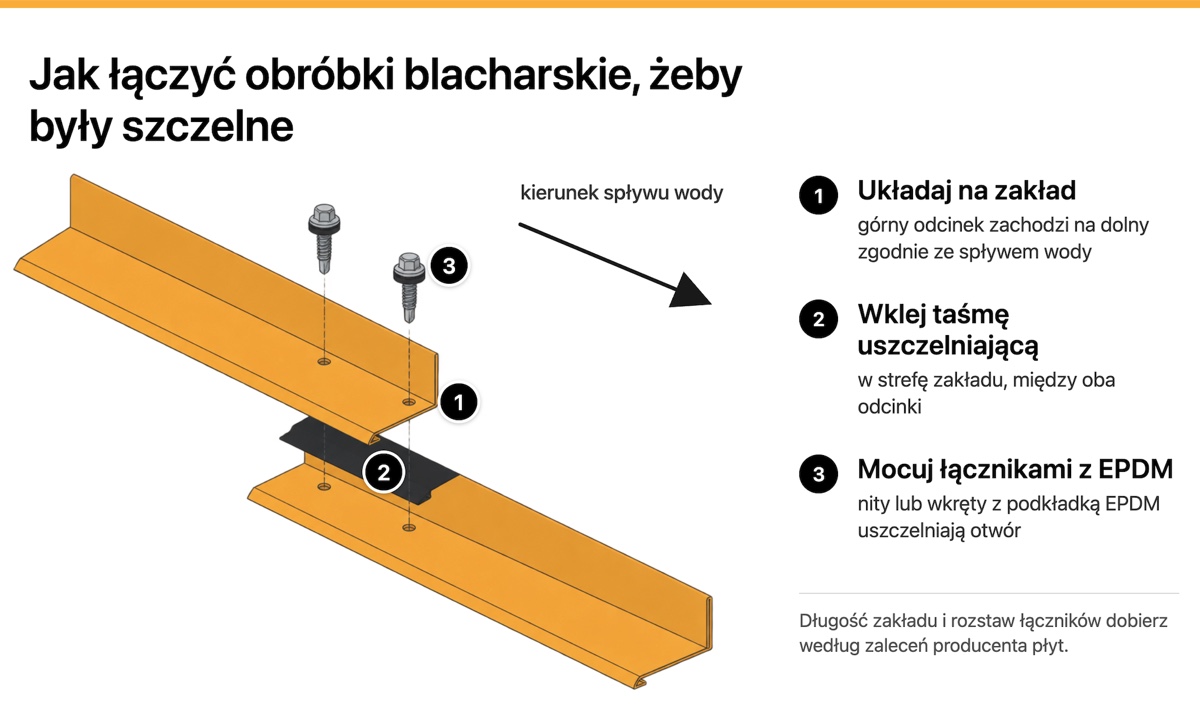

Jak łączyć obróbki blacharskie, żeby były szczelne? W praktyce wygląda to tak:

1. kolejne odcinki układaj na zakład, zawsze tak, aby górny element zachodził na dolny zgodnie z kierunkiem spływu wody,
2. w zakład wklej taśmę uszczelniającą,
3. całość zamocuj nitami albo wkrętami z podkładką EPDM, która uszczelnia otwór po łączniku.

Długość zakładu i rozstaw łączników dobierasz według zaleceń producenta płyt.

Na dachu, gdzie obróbka leży na przetłoczeniach trapezu, uszczelki profilowane są koniecznym elementem, a nie dodatkiem. Wypełniają przestrzeń pod blachą i chronią przed wodą i wiatrem wtłaczanym w kanały płyty.

Dobrze zaprojektowana obróbka ma też spadek i nie tworzy płaskich półek, na których zbierają się woda, liście i brud. Właśnie tam najszybciej zaczyna się korozja.

Z czego robi się obróbki do płyt warstwowych

Standardem jest stal ocynkowana powlekana, czyli ten sam materiał, z którego wykonuje się okładziny płyt warstwowych. Przy wyborze liczą się jeszcze powłoka, grubość blachy i kolor dopasowany do płyty.

Stal ocynkowana powlekana i powłoka

Warstwa cynku chroni stal przed korozją, a powłoka organiczna (najczęściej poliestrowa, w trudniejszych warunkach poliuretanowa) zapewnia odporność na UV i nadaje kolor. Dzięki temu obróbka starzeje się w tym samym tempie co płyta i po latach nie odcina się od niej odcieniem.

Wybór materiałów zmienia się w środowisku agresywnym, np. w budynkach inwentarskich, zakładach chemicznych czy w pobliżu morza. Tam stosuje się powłoki specjalne albo blachę nierdzewną lub aluminiową, które w Blachform gniemy na tych samych zasadach co stal powlekaną.

Grubość blachy na obróbki

Grubość blachy na obróbki wynosi najczęściej od 0,5 do 0,7 mm i zależy od rozwinięcia, czyli szerokości pasa blachy przed gięciem. Wąska listwa maskująca zachowa sztywność przy mniejszej grubości. Szeroka obróbka attykowa czy cokołowa z cienkiej blachy będzie natomiast falować na wietrze, a w miejscach zagnieceń powłoka zacznie pękać.

Kolor dopasowany do płyty

Kolor z palety RAL dobiera się do okładziny płyty. Warto wiedzieć, że także kolory niestandardowe da się dopasować, jeśli podasz dokładne oznaczenie barwy płyt.

Obróbki na wymiar – co przygotować przed zamówieniem?

Obróbki blacharskie wykonywane na wymiar pasują do konkretnej grubości płyty i kształtu detalu, dlatego dają szczelniejsze połączenia niż elementy docinane na budowie. Krzywe krawędzie i cięcie szlifierką kątową to częste przyczyny usterek: wysoka temperatura cięcia niszczy powłokę i ocynk, a przy krawędzi szybko pojawia się rdza.

W Blachform gniemy obróbki blacharskie na wymiar na prasach krawędziowych CNC, w odcinkach do 6 m, według rysunku lub projektu, który nam prześlesz.

Co podać przy zamówieniu

Zanim wyślesz zapytanie, przygotuj:

1. grubość płyty warstwowej, bo obróbka musi zakryć cały przekrój razem z rdzeniem,
2. rysunek przekroju z wymiarami każdego boku i kątami gięć (z niego wynika rozwinięcie),
3. długość odcinków i liczbę sztuk dla wszystkich rodzajów obróbek,
4. kolor z oznaczeniem RAL, rodzaj powłoki i informację, która strona blachy ma być kolorowa.

Przy detalach nietypowych kształtów, np. dylatacji czy attyce o zmiennej wysokości, wystarczy szkic z wymiarami. Geometrię doprecyzujemy razem przed gięciem blachy na wymiar.

Wymiary i sposób mocowania zawsze sprawdź na budowie, bo rzeczywista konstrukcja potrafi odbiegać od projektu. Komplet obróbek dopasowanych do faktycznych wymiarów montuje się szybko i bez docinania.

Od czego zależy cena obróbek

Cena obróbki blacharskiej zależy przede wszystkim od rozwinięcia, bo to ono określa, ile blachy zużyjesz na metr bieżący. Do tego dochodzą:

• grubość blachy,
• rodzaj powłoki i kolor,
• liczba gięć,
• długość odcinków,
• łączna ilość zamówienia.

Dlatego rzetelną kwotę za metr podamy dopiero po zobaczeniu rysunku i listy obróbek dla Twojego budynku.

Przeglądy i konserwacja

Nawet dobrze wykonane opierzenie wymaga regularnych kontroli, najlepiej po zimie i po silnych wichurach. Sprawdź wtedy, czy łączniki trzymają, uszczelki nie wypadły z kanałów trapezu, a na krawędziach i zarysowaniach nie pojawiła się korozja. Miejscowa naprawa jest tańsza niż późniejsza wymiana całej obróbki.

Jeśli planujesz halę albo dach wymaga nowych opierzeń, prześlij nam rysunki lub listę detali. Przygotujemy wycenę obróbek do płyty warstwowej na wymiar.
