Jakie obróbki blacharskie są potrzebne przy płaskim dachu?

Na dachu płaskim potrzebne są cztery grupy obróbek blacharskich: obróbka attyki, obróbki okapu (pasy nadrynnowe i podrynnowe albo profil okapowy), obróbki przyścienne z listwą dociskową oraz obróbki wokół wpustów, kominów i przepustów. Który zestaw dotyczy Twojego dachu, zależy od tego, czy połać otacza mur attykowy, czy kończy się okapem z rynną. W Blachform tłumaczymy, jakie funkcje pełnią poszczególne elementy, z jakiej blachy je wykonać i które błędy montażowe najczęściej kończą się przeciekiem.

Dlaczego dach płaski wymaga innych obróbek niż dach skośny?

Na dachu płaskim woda zalega na połaci i szuka najsłabszego miejsca w hydroizolacji, a tym miejscem prawie zawsze są krawędzie: attyka, okap, styk ze ścianą i przepusty. Obróbki blacharskie dachu płaskiego chronią właśnie te strefy, w których papa termozgrzewalna lub membrana (EPDM, PVC, TPO) kończy się albo zmienia kierunek.

Trzeba tu jednak rozdzielić dwie rzeczy. Szczelność zapewnia hydroizolacja, czyli papa lub membrana wywinięta na elementy pionowe. Natomiast obróbka blacharska jest osłoną, która chroni krawędź hydroizolacji przed słońcem, uszkodzeniem i podrywaniem przez wiatr, a jednocześnie kieruje wodę tam, gdzie ma spłynąć.

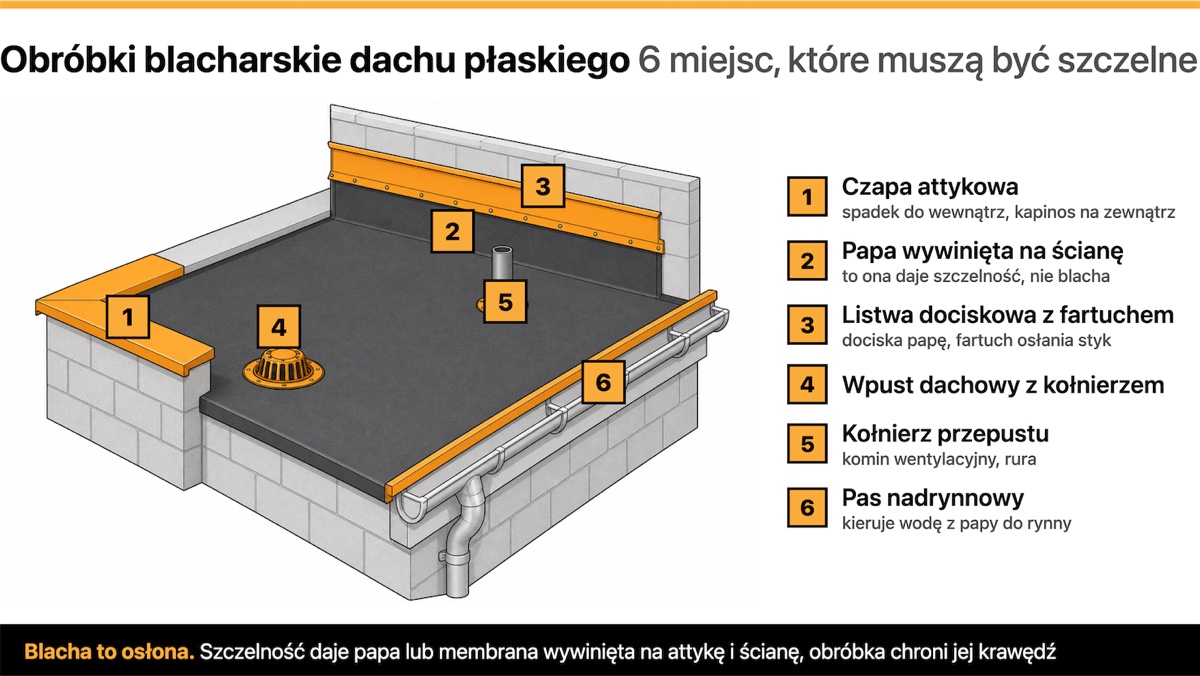

Elementy typowe dla połaci skośnych, takie jak gąsiory, kosze dachowe czy wiatrownice, na stropodachu w ogóle nie występują. Zamiast nich rodzaje obróbek na dachach płaskich sprowadzają się do czterech grup:

• obróbka attyki, gdy połać otacza mur attykowy (ogniomur),
• pasy nadrynnowe i podrynnowe albo profil okapowy z kapinosem, gdy dach kończy się okapem,
• obróbki przyścienne z listwą dociskową, gdy połać dochodzi do wyższej ściany,
• obróbki wpustów, kominów i przepustów, czyli wszystkich miejsc, w których hydroizolacja jest przerwana.

Obróbka attyki – czapa attykowa i jej spadek

Czapa attykowa (obróbka korony attyki) to blaszane zwieńczenie muru otaczającego dach, które osłania wierzch attyki i wywiniętą na nią hydroizolację przed wodą, słońcem i uszkodzeniami. Woda z czapy musi spływać na połać, dlatego obróbkę wykonuje się ze spadkiem skierowanym do wnętrza dachu, nigdy w stronę elewacji.

Krawędź czapy kończy kapinos, czyli zagięty w dół brzeg blachy. Wysunięty od 2 do 3 cm poza lico muru odrywa krople od ściany i zapobiega zaciekom na tynku.

Podkreślamy jednak, że sama blacha nie jest hydroizolacją attyki. Papę lub membranę wyprowadza się na mur co najmniej 15 cm ponad ostateczną warstwę wykończeniową dachu, czyli ponad żwir, płyty tarasowe albo zieleń, a dopiero na to nakłada czapę. Jeżeli wykonawca zastępuje wywinięcie hydroizolacji samą obróbką, przy pierwszej ulewie z zalegającą wodą pojawi się przeciek w narożniku.

Trzecia kwestia to praca termiczna. Blacha na nasłonecznionej attyce rozszerza się i kurczy, więc czapę mocuje się na uchwytach (haftrach), a nie przez przebijanie wkrętami poziomej części nad hydroizolacją. Standardowe odcinki mają do około 2 m długości, a dłuższe wymagają punktu stałego i dylatacji, czyli szczeliny, w której blacha może się przesuwać bez rozrywania łączeń.

Pas nadrynnowy i pas podrynnowy na dachu płaskim

Gdy dach płaski lub dach o małym spadku nie ma attyki, tylko kończy się okapem z rynną, krawędź obsługują dwa pasy: nadrynnowy nad rynną i podrynnowy pod nią. Pas nadrynnowy montuje się na krawędzi połaci tak, aby jego język wchodził do rynny. Hydroizolację zgrzewa się na jego górnej półce, dzięki czemu blacha kieruje wodę z pokrycia prosto do rynny, a nie za deskę czołową.

Pas podrynnowy zakłada się pod hakami, na desce czołowej lub czole stropu. Osłania drewno i zbiera wodę, która przelewa się z rynny przy nawalnym deszczu.

Na dachach płaskich pas nadrynnowy pracuje ciężej niż na skośnych, bo woda dociera do niego wolno i długo utrzymuje się na styku papy z blachą. Z tego powodu zgrzew papy na półce pasa musi być pełny na całej szerokości, a zakłady sąsiednich odcinków wykonane w kierunku spływu wody. Różnice w budowie, wymiarach i montażu obu elementów opisaliśmy w osobnym wpisie o tym, czym różni się pas nadrynnowy od podrynnowego.

Oba pasy dobiera się razem z odwodnieniem. Przekrój rynny i liczba spustów muszą odpowiadać powierzchni połaci, a kolor blachy zwykle dopasowuje się do rynien. W ofercie naszych systemów rynnowych znajdziesz rynny metalowe, do których dopasowujemy pasy w tym samym wykończeniu.

Profil okapowy i kapinos na krawędzi bez rynny

Krawędź płaskiej połaci, która nie prowadzi do rynny, wykańcza profil okapowy z kapinosem, czyli opierzenie krawędziowe odprowadzające wodę wprost poza obrys budynku. Takie rozwiązanie spotkasz na zadaszeniach, niewielkich stropodachach oraz balkonach i tarasach. Pozioma półka profilu wchodzi pod hydroizolację, a pionowy fragment z odgiętą krawędzią odrywa wodę od czoła stropu i chroni elewację przed zaciekami.

Profil okapowy pełni jeszcze jedną funkcję: zabezpiecza krawędź hydroizolacji przed wiatrem. Na płaskiej połaci wiatr wytwarza ssanie właśnie przy krawędziach, a luźno zakończona papa lub membrana zostaje podniesiona i oderwana. Blacha zamocowana mechanicznie do podłoża domyka tę krawędź na całej długości.

Na balkonach i tarasach stosuje się profile okapowe dopasowane do warstwy wykończeniowej: inne pod papę, inne pod posadzkę na kleju, jeszcze inne pod żywicę. Kształt i wysokość opierzenia zależą wtedy od grubości warstw, dlatego takie elementy najczęściej gniemy na wymiar według przekroju z projektu.

Obróbki przyścienne i listwa dociskowa

Obróbki przyścienne zabezpieczają styk połaci z pionową ścianą: wyższej części budynku, nadbudówki, klatki schodowej lub sąsiedniego obiektu. Wykonuje się je według tej samej zasady, co przy attyce. Hydroizolacja wychodzi na ścianę co najmniej 15 cm ponad warstwę wykończeniową, w narożniku leży klin, a blacha osłania górną krawędź wywinięcia.

Połączenie domyka listwa dociskowa (listwa przyścienna, listwa zaciskowa). Mocuje się ją kołkami do ściany wzdłuż górnej krawędzi papy lub membrany, dzięki czemu dociska hydroizolację równomiernie na całej długości i nie pozwala wodzie spływającej po ścianie dostać się za obróbkę. Szczelinę nad listwą wypełnia się uszczelniaczem dekarskim trwale plastycznym, który przenosi ruchy termiczne bez pękania.

Ponad listwą montuje się jeszcze fartuch blaszany, czyli obróbkę ściany wpuszczoną w bruzdę tynku lub zamocowaną pod okładziną elewacji. To celowa, druga warstwa ochrony strefy mocowania. Nawet gdy uszczelniacz z czasem straci elastyczność, woda ze ściany trafi na blachę i spłynie na połać.

Obróbki wokół wpustów, kominów i przepustów

Każde przebicie hydroizolacji na dachu płaskim to potencjalny przeciek, dlatego wokół wpustów, rzygaczy, kominów i rur stosuje się kołnierze i obróbki łączące pionowy element z hydroizolacją. Przebić jest więcej, niż się wydaje: wpusty dachowe, przelewy awaryjne w attyce, kominy wentylacyjne, rury spustowe, wsporniki instalacji fotowoltaicznej. Zadaniem obróbki jest to, aby woda zalegająca na połaci nie wsiąkała wzdłuż rury.

Wpusty, rzygacze i przelewy awaryjne

Wpusty i rzygacze mają zwykle własne kołnierze z materiału zgodnego z hydroizolacją. Blacha pojawia się przy nich jako obróbka otworu w attyce oraz jako osłona krawędzi, przez którą woda opuszcza dach.

Obróbki blacharskie kominów na dachu płaskim

Przy kominach wykonuje się obróbki blacharskie kominów w dwóch częściach: fartuch dolny z wywinięciem papy na trzon oraz czapkę kominową, która zamyka wierzch komina i odprowadza wodę poza jego lico. Ponieważ szczegóły połączenia z hydroizolacją różnią się między papą a membraną PVC czy EPDM, detal wokół każdego przebicia wykonuje się według instrukcji producenta danego systemu.

Z jakich materiałów wykonać obróbki dachu płaskiego?

Najczęściej używanym i rekomendowanym przez Blachform materiałem na opierzenia dachu płaskiego jest stal powlekana, czyli blacha stalowa ocynkowana z powłoką organiczną, w typowej grubości 0,5 mm. Jest sztywna, tania w obróbce i dostępna w kolorach z palety RAL, dzięki czemu obróbki można dopasować do rynien i stolarki. Wybór innego materiału zależy od rodzaju hydroizolacji, warunków atmosferycznych i oczekiwanej trwałości.

Blacha z laminatem PVC pod membranę

Membrana PVC nie łączy się trwale ze zwykłą stalą powlekaną. Z blachą pokrytą fabrycznie warstwą PVC daje się natomiast zgrzać gorącym powietrzem, a powstałe połączenie jest jednorodne i starzeje się tak samo jak sama membrana. Inwestorzy często nie wiedzą o tej różnicy, a to od niej zależy, czy obróbki na dachu z membraną będą szczelne przez lata.

Obróbki na wymiar do 6 m

W Blachform wykonujemy obróbki blacharskie na wymiar ze stali powlekanej oraz aluminium, w długościach do 6 m. Długi odcinek oznacza mniej łączeń na attyce czy okapie, a każde łączenie to miejsce, w którym z czasem może pojawić się nieszczelność. Pełną listę elementów znajdziesz w kategorii obróbek blacharskich, a nietypowe kształty według rysunku przygotowujemy w Blachform w ramach gięcia blach na wymiar.

Najczęstsze błędy przy obróbkach dachu płaskiego

Większość przecieków na stropodachach nie wynika z jakości blachy, tylko z kilku powtarzalnych błędów wykonawczych przy attyce, okapie i połączeniach ze ścianą. Poniżej te, które najczęściej oglądamy przy remontach.

1. Za niskie wywinięcie hydroizolacji na attykę lub ścianę. Po ułożeniu żwiru albo płyt tarasowych zapas zanika i woda przelewa się nad krawędzią papy.
2. Brak spadku czapy attykowej lub spadek w stronę elewacji. Woda ścieka po tynku, zostawia zacieki, a zimą tworzy sople i odspaja wyprawę.
3. Brak kapinosa na czapie i profilu okapowym. Krople wracają po spodzie blachy na mur.
4. Zakłady odcinków wykonane pod prąd spływu wody albo bez uszczelnienia. Woda podcieka pod łączenie i trafia na wierzch muru.
5. Przebijanie poziomej części obróbki wkrętami ponad hydroizolacją zamiast mocowania na uchwytach.
6. Zastąpienie papy na attyce samą blachą. Obróbka nie jest hydroizolacją, a takie połączenie przecieka w narożnikach.
7. Brak klina w narożniku. Papa pęka na ostrym załamaniu po kilku sezonach pracy termicznej.
8. Zbyt długie odcinki bez dylatacji. Blacha faluje i rozrywa łączenia przy zmianach temperatury.

Część z tych błędów można wychwycić wizualnie po zakończeniu prac. Za niskie wywinięcie i brak klina widać jednak tylko podczas robót, dlatego przy odbiorze dachu płaskiego obejrzyj detale attyki i połączeń ze ścianą, zanim wykonawca zasypie je żwirem lub zamontuje okładzinę.

Gdy nie masz pewności, które obróbki są potrzebne przy Twoim dachu, skontaktuj się z Blachform i wyślij nam rysunek lub zdjęcia krawędzi. Z chęcią doradzimy zestaw elementów, wskażemy, gdzie zamiast standardowego profilu przyda się kształt indywidualny, i przygotujemy wycenę obróbek na wymiar.
